Паспорт: солнечная электростанция с батареей Deye SUN-BK250
Станция Deye SUN-BK250 и солнечные панели Хевел HVL-320/HJT. Паспорт подходит и для базового, и для расширенного комплекта: отметьте ниже, что входит в ваш.
Ваш комплект
- Базовый: станция, 4 панели, 4 провода MC4, кабель с вилкой
- Дополнительные батареи AE-F2.56, шт.
- Дополнительные панели Хевел, шт.
- Y-разветвители MC4, пар
- Электрический щит
- Крепления для панелей, шт.
Данные продажи
Что в коробках
Базовый комплект одинаков для всех. Расширения добавляются по заказу: их количество отмечено на обложке и в накладной.
| Позиция | Кол-во | Отметка | |
|---|---|---|---|
| Станция Deye SUN-BK250-2.56KWH-EU-AM4-18LИнвертор 2500 Вт и батарея LiFePO4 2,56 кВт·ч в одном корпусе | 1 шт. | ||

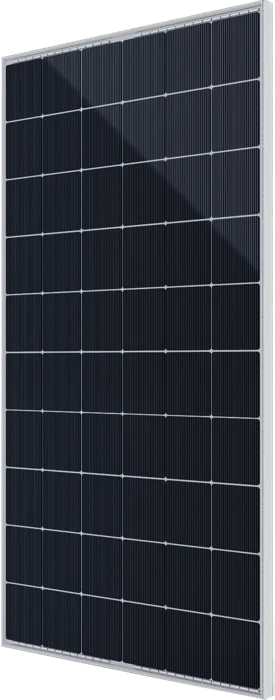

| Солнечная панель Хевел HVL-320/HJT320 Вт, 1671 × 1002 × 35 мм, свои выводы 1 м с разъёмами MC4 | 4 шт. | ||
| Провод с разъёмами MC4, 10 мСоединяет панель со входом станции | 4 шт. | ||
| Сетевой кабель с вилкой Schuko, 5 мЛежит в коробке станции. Включает станцию в розетку | 1 шт. | ||
| В коробке станции также: съёмник для сетевого разъёма, съёмник для разъёмов MC4, крестовая отвёртка, руководство Deye | по 1 |
| Позиция | Сколько можно | Заказано | |
|---|---|---|---|

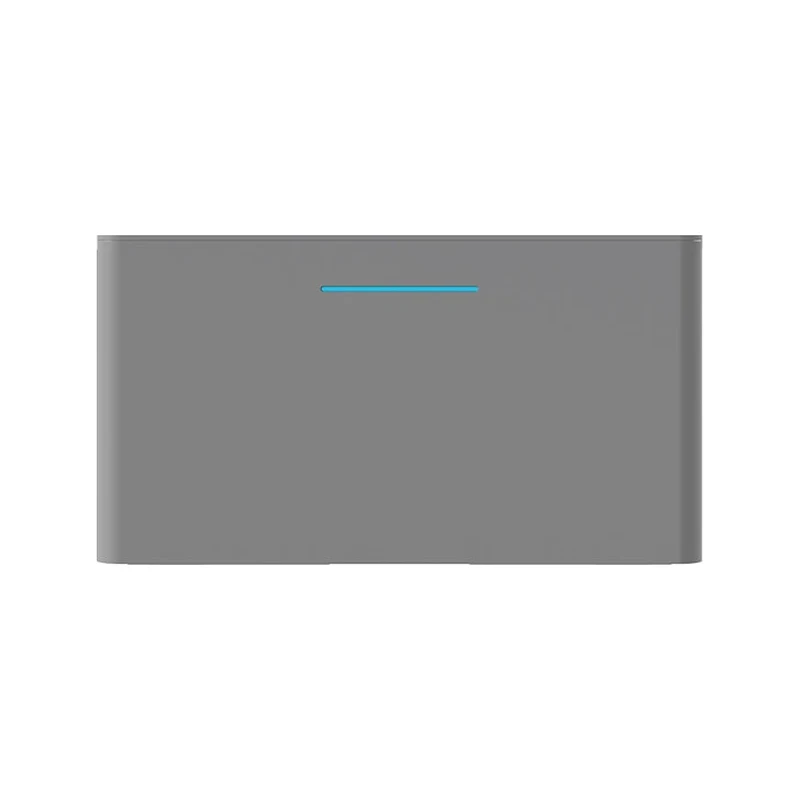

| Батарея AE-F2.56+2,56 кВт·ч. В коробке — настенный крепёж: 2 Г-образные пластины, анкеры, винты | до 4 шт. | ||
| Солнечная панель Хевел HVL-320/HJTСтавится в пару к одной из базовых: не больше двух панелей на вход | до 4 шт. всего 8 | ||
| Y-разветвители MC4, пара «+» и «−»Входят при заказе дополнительных панелей: одна пара на каждую | по числу доп. панелей | ||
| Электрический щитПереключатель «сеть/станция», УЗО или дифавтомат, автоматы на линии. Подробно — раздел 4 | 1 шт. | ||
| Крепления для панелейКомплект на одну панель: под кровлю или раму | на каждую панель |
Что внутри комплекта
Данные из документации производителей: Deye (станция и батареи) и Хевел (панели).
Станция SUN-BK250
- Мощность
- 2500 Вт
- Пиковая, 10 с
- 2 × номинальной
- Батарея
- 2,56 кВт·ч LiFePO4
- Переход на батарею
- 4 мс
- Входов для панелей
- 4 (MPPT)
- Панелей, всего
- до 4400 Вт
- Напряжение входа
- 20–55 В, макс. 60 В
- Ток входа
- до 18 А
- Защита корпуса
- IP65
- Рабочая температура
- −10…+55 °C
- Размер
- 560 × 330 × 210 мм
- Вес
- 30 кг
- Связь
- Wi-Fi, Bluetooth, LoRa
- Гарантия Deye
- 10 лет
Панель Хевел HVL-320/HJT
- Мощность
- 320 Вт
- Технология
- гетероструктурная
- Voc (холостой ход)
- 43,97 В
- Vmp (рабочее)
- 36,28 В
- Isc (КЗ)
- 9,33 А
- Imp (рабочий)
- 8,83 А
- КПД
- 19,1 %
- Размер
- 1671 × 1002 × 35 мм
- Вес
- 19 кг
- Выводы
- 1 м, 4 мм², MC4
- Температура
- −40…+85 °C
- Гарантия
- 12 лет
- На мощность
- 25 лет
Батарея AE-F2.56
- Ёмкость
- 2,56 кВт·ч
- Химия
- LiFePO4
- Напряжение
- 51,2 В
- Ток заряда/разряда
- 50 А
- Ресурс
- ≥ 6000 циклов
- Под станцией
- до 4 шт.
- Вместе со станцией
- до 12,8 кВт·ч
- Защита корпуса
- IP65
- Размер
- 450 × 210 × 244 мм
- Вес
- 22 ± 3 кг
- Гарантия Deye
- 10 лет
Каждый прибор отдельно, одна станция
- Газовый котёл, 120 Вт
- ≈19 ч
- Холодильник, 1,2 кВт·ч в сутки
- ≈2 сут
- Свет, 5 ламп по 9 Вт
- ≈50 ч
- Роутер, камера, 4 телефона
- ≈5 сут
Днём панели добавляют запас. В Крыму 4 панели дают около 2,2 кВт·ч в декабре и около 6 кВт·ч летом в ясный день, 8 панелей — вдвое больше.
Сколько провода и где ставить станцию
Провода MC4 в комплекте — по 10 м. Вместе с выводами панели (1 м) от панели до станции получается до 11 м.
Правила для проводов
- Не удлиняйте провода скрутками и не режьте их: только разъёмы MC4.
- Разъёмы вставляются до щелчка. Разъединяйте их только съёмником из коробки.
- Ведите провод без натяжения, крепите хомутами, берегите от острых кромок.
- На улице держите разъёмы так, чтобы в них не стекала вода.
- Нужно длиннее 10 м? Сообщите при заказе — подберём.
Где поставить станцию
- В доме, в тёплом помещении: на морозе батарея не заряжается.
- Не на солнце, вдали от отопительных приборов и открытого огня.
- Хорошо подходит котельная рядом с котлом.
Базовый комплект и 8 панелей
На каждый вход станции — одна или две панели, и только параллельно. Последовательно панели не соединяйте.
Плюс панели — к «+» входа, минус — к «−». Разъёмы MC4 не перепутать: они разной формы.
Каждая дополнительная панель встаёт в пару к одной из базовых. 5 панелей — одна пара, 8 панелей — четыре пары.
Батареи и щит
- Батареи ставятся одна на другую, станция — сверху. Порты соединяются штекерами, провода между батареями не нужны.
- Перед сборкой съёмником снимите защитную крышку со стыковочных портов.
- Если батарею сняли, сразу закройте открытые порты заглушкой.
- Настенный крепёж из коробки батареи фиксирует стопку у стены.
- Станция по-прежнему заряжается от розетки. Её выход идёт в щит комплекта.
- Переключатель выбирает, откуда питаются линии дома: от сети или от станции.
- На стороне сети нужен УЗИП типа 2: так требует Deye для резервных линий.
Электрический щит комплекта
Щит нужен, чтобы при отключении от станции работали не только приборы в её розетке, но и выбранные линии дома: свет, котёл, розетки на кухне.
1Переключатель «сеть/станция»
Выбирает, откуда питаются линии дома. Когда свет есть — положение «Сеть». Когда отключили — переведите на «Станция». Сеть и станцию переключатель между собой не соединяет.
2УЗО или дифавтомат
Отключает питание при утечке тока: защищает людей от удара током и проводку от возгорания. Раз в месяц нажимайте кнопку «Тест» — УЗО должно сработать.
3Автоматы на линии
Свой автомат на каждую линию: котёл, холодильник, свет. При перегрузке или замыкании отключается только своя линия. Подпишите, какой автомат за что отвечает.
Как подключить комплект
Станцию ставите сами: она включается в розетку. Панели можно закрепить самостоятельно или пригласить монтажников — поможем найти. Щит подключает электрик.
Чего не делать и что значат коды
| Код | Что случилось | Что сделать |
|---|---|---|
| F13 | Смена режима: сеть, батарея | Норма, станция восстановится сама |
| F15, F18 | Перегрузка по току на выходе | Отключите мощные приборы, перезапустите |
| F34 | Перегрузка выхода | Снизьте нагрузку до 2500 Вт |
| F20 | Ток от панелей выше допустимого | Проверьте: не больше 2 панелей на вход |
| F24 | Пробой изоляции проводов панелей | Осмотрите провода и разъёмы MC4 |
| F55 | Напряжение DC выше нормы | Проверьте, нет ли последовательного соединения панелей |
| F56 | Напряжение DC ниже нормы | Проверьте заряд батареи |
| F35 | Нет сети | При отключении — норма, станция на батарее |
| F41, F42 | Напряжение сети вне нормы | Проверьте напряжение в розетке |
| F51 | Перегрев батареи | Выключите станцию, дайте остыть |
| F58 | Нет связи с батареей | Проверьте стыковку батарей в стопке |
| F64 | Перегрев радиатора | Освободите зазоры, уберите от тепла |
О чём спрашивают чаще всего
Да. Котёл берёт 80–150 Вт, станция отдаёт до 2500 Вт. Котёл 120 Вт проработает около 19 часов без солнца. Фазозависимому котлу важны фазировка и заземление.
Станция перейдёт на батарею за 4 мс, приборы не заметят. Когда сеть вернётся, станция сама переключится и дозарядит батарею.
Для станции — нет: она включается в розетку. Электрик нужен для щита, если хотите, чтобы работали свет и розетки на домашней проводке.
Да. Станция держит батарею заряженной от сети. Панели в Крыму в декабре дают около 2 кВт·ч в день. Станцию ставят в тёплом помещении.
Да. До 8 панелей — по две на вход через Y-разветвители, и до 4 батарей под станцией. Докупить можно в любой момент.
Да, если Voc панели не выше 60 В, а ток пары на входе не выше 18 А. Пришлите модель — проверим.
У каждого входа свой контроллер MPPT. Тень снижает выработку только этого входа, остальные работают на полную.
Выключить, хранить в сухом месте. Раз в месяц разряжать примерно до 50 % и заряжать до 100 % — так батарея служит дольше.
Протирать сухой мягкой тканью, без воды и химии. Панели — мыть водой без абразивов, когда запылятся.
Корпус IP65 выдерживает дождь и пыль, но на морозе батарея не заряжается. Для работы круглый год — только в доме.
Станция и батареи
10 лет — гарантия Deye. Сохраняйте паспорт с серийным номером и чек.
Панели Хевел
12 лет на материалы и сборку, 25 лет — линейная гарантия мощности.
Как сохранить гарантию
Подключайте по схемам паспорта и руководства Deye, не превышайте 2500 Вт, не вскрывайте корпус.
Бесплатно по России, в будни с 9:00 до 18:00 по Москве · zakaz@deye.shop
